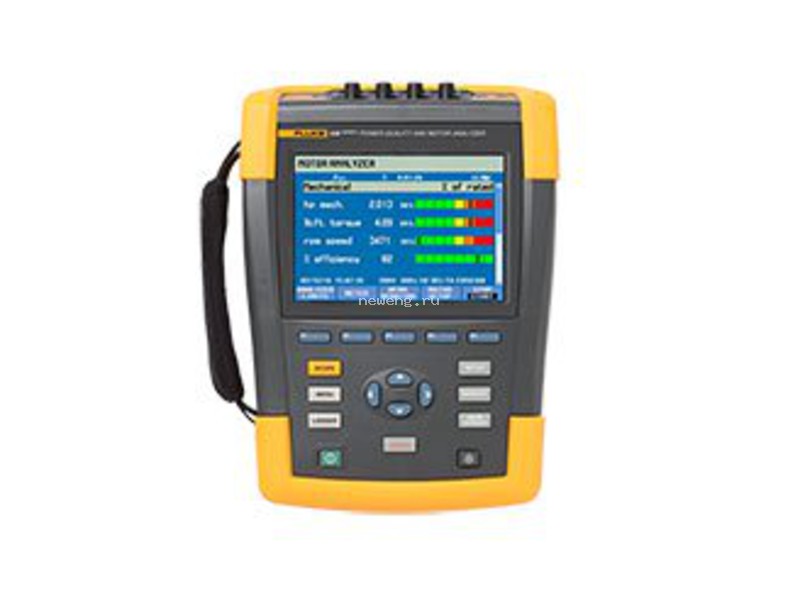

Fluke 438-II

Модель Название

Описание

Fluke-438-II

В комплект поставки трехфазного анализатора качества электроэнергии и работы электродвигателей
входит:

• Комплект измерительных проводов
• Тонкие гибкие токоизмерительные датчики i430 (4 шт.)
• Батарея
• Сетевой адаптер
• Сочетание карт WiFi/SD
• Мягкий футляр для переноски
• CD-ROM с программным обеспечением PowerLog 430-II и пользовательской документацией

Fluke-438-II/Basic

В комплект поставки трехфазного анализатора качества электроэнергии и работы электродвигателей без гибких токоизмерительных датчиков (SD-карта FC WiFi в комплект не входит)
входит:

• Комплект измерительных проводов
• Батарея
• Сетевой адаптер
• Карта памяти SD объемом 8 ГБ
• Мягкий футляр для переноски
• CD-ROM с программным обеспечением PowerLog 430-II и пользовательской документацией

Fluke-438-II/INTL

В комплект поставки трехфазного анализатора качества электроэнергии и работы электродвигателей (SD-карта FC WiFi в комплект не входит)
входит:

• Комплект измерительных проводов
• Тонкие гибкие токоизмерительные датчики i430 (4 шт.)
• Батарея
• Сетевой адаптер
• Карта памяти SD объемом 8 ГБ
• Мягкий футляр для переноски
• CD-ROM с программным обеспечением PowerLog 430-II и пользовательской документацией

Fluke-438-II/MA

Комплект модификации Motor Analyzer 430-II
Включает:

• Пакет обновлений прошивки для добавления возможностей анализа работы электродвигателя на существующие анализаторы качества электроэнергии Fluke 434, 435 и 437 серии II.

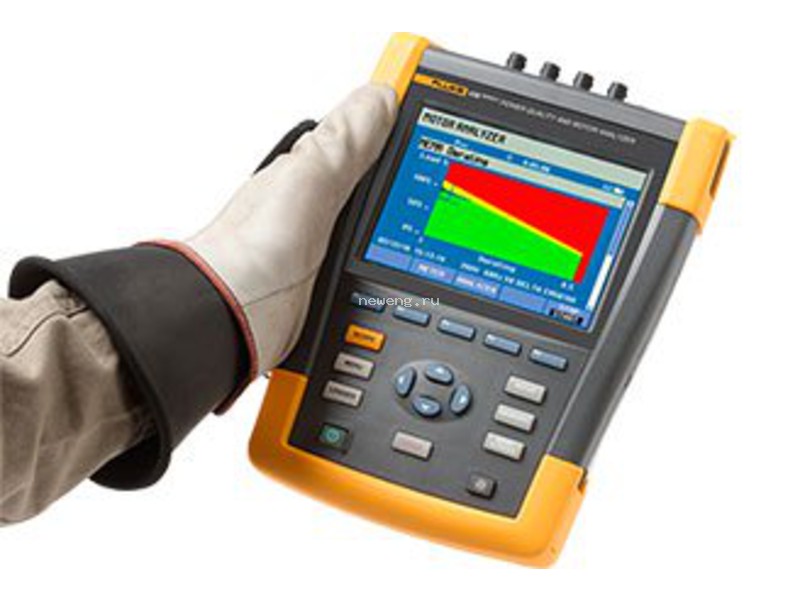

Функции измерения механических характеристик с помощью Fluke 438-II

Крутящий момент электродвигателя
Вычисляется величина вращающего усилия (отображаемая в фунто-футах или Нм), развиваемого электродвигателем и передаваемого на приводимую в движение механическую нагрузку. Крутящий момент электродвигателя является важнейшей переменной, характеризующей мгновенные механические характеристики вращающегося оборудования, приводимого в движение электродвигателями.

Частота вращения электродвигателя
Предоставляется значение мгновенной скорости вращения вала электродвигателя. Комбинация значений крутящего момента и частоты вращения электродвигателя отображает мгновенное состояние механического вращающегося оборудования, приводимого в движение электродвигателями.

Механическая нагрузка электродвигателя
Измерение развиваемой электродвигателями действительной механической мощности (отображаемой в л. с. или кВт) и непосредственная связь с условиями возникновения перегрузки не только по величине тока через электродвигатель.

КПД электродвигателя
Отображается КПД каждого электродвигателя в составе механизма, на линии сборки, предприятии и/или на каком-либо другом объекте, где происходит преобразование электрической энергии в полезную механическую работу. Правильно складывая КПД группы электродвигателей, можно оценить их общий (агрегированный) КПД. Сравнение ожидаемых значений КПД электродвигателей при наблюдаемых условиях эксплуатации может помочь оценить потери, связанные с недостаточной энергетической эффективностью электродвигателя.

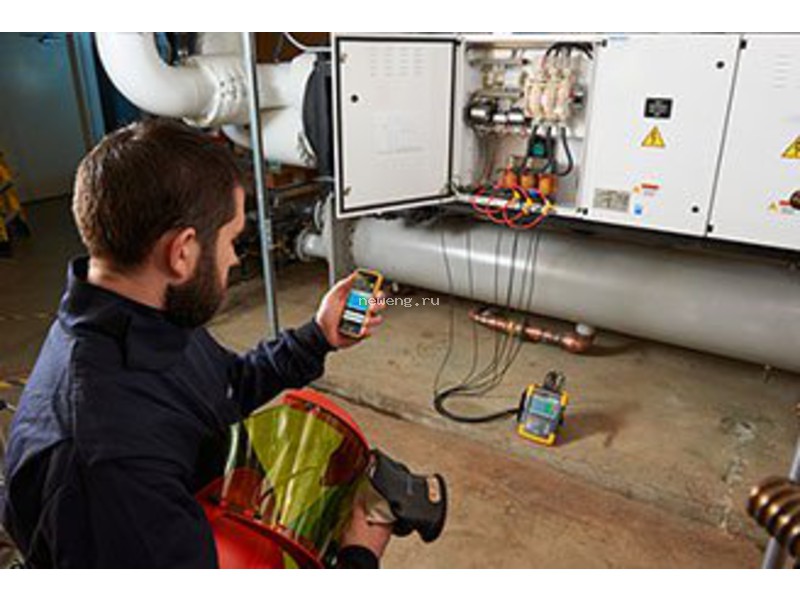

Как это работает
Использование фирменных алгоритмов и данных о форме тока и напряжения в трехфазной сети позволяют анализатору качества электроэнергии и работы электродвигателей Fluke 438-II рассчитывать крутящий момент электродвигателя, частоту вращения, нагрузку и КПД, а также обновлять значения каждую секунду. Основой измерений служат данные об электромагнитном поле в воздушном зазоре электродвигателя, получаемые измерением характеристик формы напряжения и тока. Использование механических датчиков и проверка электродвигателя без нагрузки с установкой датчиков внутри не требуются, что позволяет быстрее, чем когда-либо, проводить анализ общей эффективности электродвигателя.

Типы двигателей
Прибор Fluke 438-II способен анализировать параметры двигателей с прямым пуском и двигателей, подключенных через частотно-регулируемые приводы (ЧРП). Необходимо, чтобы ЧРП представлял собой систему с управлением по вольт-частотной характеристике (преобразователь напряжения) в диапазоне частот от 40 до 70 Гц и несущей частотой от 2,5 кГц до 20 кГц.

Анализ работы электродвигателя

Измеряемые параметры двигателей

Тип двигателя

3-фазный асинхронный (индукционный)

Источник питания

Частотно-регулируемый привод

Диапазон регулируемых частот

от 40 Гц до 70 Гц

Отклонение (повышение/понижение) напряжения от номинальной прямой V/f (%)

от −15% до +15%

Диапазон несущих частот

от 2,5 до 20 кГц

Частотно-регулируемые приводы, совместимые с анализатором 438-II

Тип преобразователя

Только с вольт-частотным управлением (управление напряжением)*

Метод управления

Вольт-частотное управление, векторное управление с разомкнутым контуром, с замкнутым контуром, управление с датчиками обратной связи.

Частота

от 40 до 70 Гц

* Приводы с преобразователями напряжения являются самыми распространенными. Другой тип приводов — с преобразователями тока — применяется для более мощного оборудования.

Частотно-регулируемые приводы, НЕ совместимые с анализатором 438-II

Тип преобразователя

Преобразователь тока

Типы двигателей

Синхронный (постоянного тока, шаговый, с постоянными магнитами и пр.)

Частота напряжения питания двигателя

< 40 и > 70 Гц

Механические характеристики

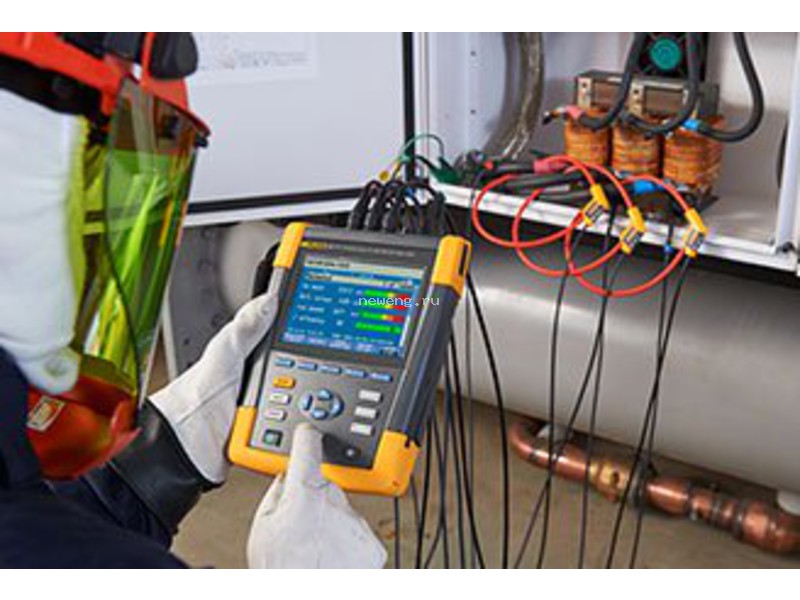

Измерения механических характеристик можно выполнять на электродвигателях прямого пуска с 3-проводным подключением.

Диапазон

Разрешение

Погрешность

Предел по умолчанию

Измеряемый параметр электродвигателя

Механическая мощность

электродвигателя

от 0,7 кВт до 746 кВт

от 1 л. с. до 1000 л. с.

0,1 кВт

0,1 л. с.

± 3% ^="1"

± 3%^="1"

100 % = номинальная мощность

100 % = номинальная мощность

Крутящий момент

от 0 до 10 000 Нм

от 0 до 10 000 фунто-футов

0,1 Нм

0,1 фунто-фута

± 5% ^="1"

± 5%^="1"

100 % = номинальный крутящий момент

100 % = номинальный крутящий момент

Частота вращения

От 0 до 3600 об/мин

1 об/мин

± 3%^="1"

100% = номинальная частота вращения

КПД

от 0 до 100%

0,10%

± 3%^="1"

Нет данных

Дисбаланс (NEMA)

от 0 до 100%

0,10%

± 0,15%

5 %

Коэффициент гармоник*
напряжения (NEMA)

от 0 до 0,20

–

± 1,5%

0,15

Коэффициент снижения* мощности
из-за дисбаланса

от 0,7 до 1,0

–

отображается

Нет данных

Коэффициент снижения* мощности
из-за гармоник

от 0,7 до 1,0

–

отображается

Нет данных

Суммарный коэффициент снижения*
мощности NEMA

от 0,5 до 1,0

–

отображается

Нет данных

* Коэффициенты снижения мощности не применимы к двигателям, подключенным через частотно-регулируемые приводы.

Примечания:

Поддерживает типы электродвигателей NEMA A, B, C, D и E, а также типы IEC H и N.
Номинальный крутящий момент рассчитывается на основе значений номинальной мощности и номинальной скорости.
Частота обновления значений параметров электродвигателя — 1 раз в секунду.
Продолжительность наблюдения тенденции по умолчанию составляет 1 неделю.

^="1"Если в качестве типа электродвигателя выбран "Другой", следует добавить к значению погрешности ошибку 5 %
Характеристика является истинной для мощности электродвигателя > 30 % от номинальной мощности
Характеристика является истинной при стабильной рабочей температуре. Запустите электродвигатель при полной нагрузке на 1 час как минимум
(2-3 часа, если мощность двигателя составляет 50 л. с. и выше), чтобы получить стабильную температуру

Электрические характеристики

Модель

Диапазон измерений

Разрешение

Погрешность

Напряжение

Среднеквадратичное значение (переменное+постоянное)

435-II

1...1000 В — между фазой и нейтралью

0,01 В

± 0,1% от номинального напряжения****

Пиковое напряжение

–

1...1400 В пикового напряжения

1 В

5% от номинального напряжения

Форм-фактор напряжения (CF)

–

1,0 > 2,8

0,01

± 5%

В(ср.кв.знач.)½

435-II

0,1 В

± 0,2% от номинального напряжения

Vfund (основное напряжение)

435-II

0,1 В

± 0,1% от номинального напряжения

Сила тока (погрешность без погрешности клещей)

Амперы (переменный+постоянный ток)

i430-Flex 1x

5...6000 A

1 А

0,5% ± 5 отсчетов

i430-Flex 10x

0,5...600 A

0,1 А

0,5% ± 5 отсчетов

1 мВ/А 1x

5...2000 A

1 А

0,5% ± 5 отсчетов

1 мВ/А 10x

0,5...200 A (только переменный ток)

0,1 А

0,5% ± 5 отсчетов

А (пиковое значение)

i430-Flex

8400 A (пиковый ток)

1 А (ср.кв.знач.)

± 5%

1 мВ/А

5500 A (пиковое значение)

1 А (ср.кв.знач.)

± 5%

Форм-фактор тока (CF)

–

1...10

0,01

± 5%

А(ср.кв.знач.)½

i430-Flex 1x

от 5 A до 6000 A

1 А

± 1% ± 10 отсчетов

i430-Flex 10x

0,5...600 A

0,1 А

± 1% ± 10 отсчетов

1 мВ/А 1x

от 5 A до 2000 A

1 А

± 1% ± 10 отсчетов

1 мВ/А 10x

0,5...200 A (только переменный ток)

0,1 А

± 1% ± 10 отсчетов

Afund (ток основной частоты)

i430-Flex 1x

5...6000 A

1 А

0,5% ± 5 отсчетов

i430-Flex 10x

0,5...600 A

0,1 А

0,5% ± 5 отсчетов

1 мВ/А 1x

5...2000 A

1 А

0,5% ± 5 отсчетов

1 мВ/А 10x

0,5...200 A (только переменный ток)

0,1 А

0,5% ± 5 отсчетов

Герц

Гц

Fluke 435 при 50 Гц номинально

42 500...57 500 Гц

0,001 Гц

± 0,01 Гц

Fluke 435 при 60 Гц номинально

от 51 000 Гц до 69 000 Гц

0,001 Гц

± 0,01 Гц

Мощность

Ватты (ВА, ВАр)

i430-Flex

макс. 6000 МВт

0,1 Вт...1 МВт

± 1% ± 10 отсчетов

1 мВ/А

макс. 2000 МВт

0,1 Вт...1 МВт

± 1% ± 10 отсчетов

Коэффициент мощности (Cos j/DPF)

–

0...1

0,001

± 0,1% при номинальных условиях нагрузки

Энергия

кВт-ч (кВА-ч, кВАр-ч)

i430-Flex 10x

Зависит от номинала клещей и напряжения

± 1% ± 10 отсчетов

Потери энергии

i430-Flex 10x

Зависит от номинала клещей и напряжения

± 1% ± 10 отсчетов, за исключением погрешности сопротивления линии

Гармоники

Порядок гармонической составляющей (n)

–

Постоянный ток, группировка с 1 по 50: Группы гармоник в соответствии со стандартом IEC 61000-4-7

Порядок интергармоники (n)

–

ОТКЛ, группировка с 1 по 50: Подгруппы гармоник и интергармоник в соответствии со стандартом IEC 61000-4-7

Вольты

%f

0,0–100%

0,1%

± 0,1% ± n x 0,1%

%r

0,0–100%

0,1%

± 0,1% ± n x 0,4%

Абсолютное значение

0,0...1000 В

0,1 В

±5% *

THD (Коэффициент нелинейных искажений)

0,0–100%

0,1%

± 2,5%

Амперы

%f

0,0–100%

0,1%

± 0,1% ± n x 0,1%

%r

0,0–100%

0,1%

± 0,1% ± n x 0,4%

Абсолютное значение

0,0–600 A

0,1 А

5% ± 5 отсчетов

THD (Коэффициент нелинейных искажений)

0,0–100%

0,1%

± 2,5%

Ватты

% f или % r

0,0–100%

0,1%

±n x 2%

Абсолютное значение

Зависит от номинала клещей и напряжения

–

± 5% ±n x 2 % ±10 отсчетов

THD (Коэффициент нелинейных искажений)

0,0–100%

0,1%

± 5%

Сдвиг фаз

–

От –360° до +0°

1°

±n x 1°

Фликер

Plt, Pst, Pst (1 мин.) Pinst

–

0,00...20,00

0,01

± 5%

Дисбаланс

Вольты

%

0,0-20,0 %

0,1%

± 0,1%

Амперы

%

0,0-20,0 %

0,1%

±1%

Сигналы управления в сети

Пороговые уровни

–

Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала

–

–

Частота сигнала

–

60...3000 Гц

0,1 Гц

–

Относительное напряжение (%)

–

от 0 до 100%

0,10%

± 0,4%

Абсолютное напряжение, усредненное за 3 с (В 3s)

–

от 0,0 В до 1000 В

0,1 В

± 5% от номинального напряжения

Общие характеристики

Корпус

Прочный удароустойчивый корпус со встроенным защитным футляром IP51 брызго- и пылеустойчив согласно стандарту IEC60529 при использовании на наклонной подставке Защита от ударов и вибрации Удар 30 g, вибрация: синусоида 3 g, случайно 0,03 g 2 /Гц в соответствии с MIL-PRF-28800F класса 2

Дисплей

Яркость: 200 кд/м 2 обычно с использованием сетевого адаптера, 90 кд/м 2 обычно с использованием батарейного источника питания Размер: 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали) Разрешение ЖК-дисплея: 320 × 240 пикселей Регулировка контрастности и яркости: регулируется пользователем, с компенсацией температуры

Память

Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти).

Часы реального времени

Метка даты и времени в режимах анализа тенденций Trend mode, отображения переходных процессов Transient, мониторинга системы Monitor и регистрации событий

Условия эксплуатации

Диапазон рабочих температур

от 0 до +40 °C; от +40 до +50 °C без батареи

Температура хранения

от –20 до +60 °C

Влажность

+10 °C ~ +30 °C: 95% относительной влажности без конденсации
+30 °C ~ +40 °C: 75% относительной влажности без конденсации
+40 °C ~ +50 °C: 45% относительной влажности без конденсации

Максимальная высота над уровнем моря

До 2000 м (6666 фт) для CAT IV 600 В, CAT III 1000 В.
До 3000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В.
Максимальная высота хранения 12 км (40 000 фт)

Электромагнитная совместимость (ЭМС)

Соответствует ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005) по излучению и устойчивости к радиопомехам

Интерфейсы

мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батареей инструмента

Гарантия

Три года (комплектующие и работа) на основной прибор, один год на дополнительные принадлежности

* ± 5%, если ≥ 1 % от номинального напряжения; ± 0,05% от номинального напряжения, если < 1% от номинального напряжения
** Номинальная частота 50/60 Гц согласно IEC 61000-4-30
*** Измерения 400 Гц не поддерживаются для фликкер-шума, сигналов сети и режима монитора.
****для номинального напряжения 50–500 В.
