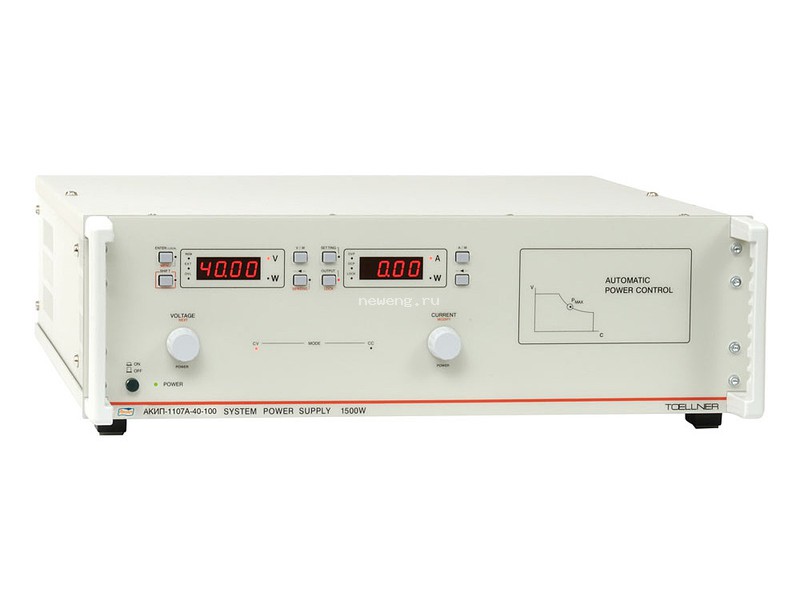

АКИП АКИП-1107-40-50

цена по запросу

шт.

Программируемые импульсные источники питания с функцией формирования сигнала произвольной формы

Описание Характеристики Файлы

12 моделей: выходное напряжение до 400 В, выходной ток до 100 А, макс. мощность до 1000 Вт (1107)/ до 1500 Вт (1107А)
Функция «автовыбор диапазона» для дополнительного прироста рабочей области ВАХ
Высокая скорость нарастания/ спада выходного сигнала
Режимы стабилизации тока (СС), напряжения (CV) и мощности (CP)
Защита от перенапряжения, перегрузки по току и мощности и защита от перегрева
Малый уровень пульсаций Uвых: 5 мВскз, до 1 мВскз – опция
Аналоговый управляющий вход (0…10 В)
Режим «ведущий/ведомый»: параллельное (до 4-х) объединение источников: макс. ток до 400 А для АКИП-1107A-40-100 (опция)
Индикация режимов работы и выходных параметров (два 4-х разрядных индикатора тока и напряжения)
Опциональные интерфейсы ДУ: RS-232, GPIB
Вход цепи обратной связи “sense” (удаленная нагрузка)
Возможность формирования выходного сигнала произвольной формы (программная опция)
Опциональный режим кратковременной нагрузки 1,5хI ном. (макс. до 150 А около 20 мс – для АКИП-1107A-40-100)
Интеллектуальная система охлаждения (точная терморегулировка), ультранизкий шум при работе системы охлаждения
Активный корректор коэф. мощности (Active PF Correction/ PFC)
Длительная стабильная и надежная работа при макс. нагрузках
Исполнение корпуса 2U, встраивается в 19" стойку

Модель	u Вых	i Вых	P вых
АКИП-1107-40-50	0 – 40 В	0 – 50 A	100 – 1000 Вт
АКИП-1107-60-35	0 – 60 В	0 – 35 A	100 – 1000 Вт
АКИП-1107-80-25	0 – 80 В	0 – 25 A	100 – 1000 Вт
АКИП-1107-130-16	0 – 130 В	0 - 16 A	100 – 1040 Вт
АКИП-1107-200-10	0 – 200 В	0 - 10 A	100 – 1000 Вт
АКИП-1107-400-5	0 – 400 В	0 - 5 A	100 – 1000 Вт
АКИП-1107A-40-100	0 – 40 В	0 – 100 A	100 – 1500 Вт
АКИП-1107A-60-65	0 – 60 В	0 – 65 A	100 – 1500 Вт
АКИП-1107A-80-50	0 – 80 В	0 – 50 A	100 – 1500 Вт
АКИП-1107A-130-25	0 – 130 В	0 - 25 A	100 – 1500 Вт
АКИП-1107A-200-15	0 – 200 В	0 - 15 A	100 – 1500 Вт
АКИП-1107A-400-7,5	0 – 400 В	0 – 7,5 A	100 – 1500 Вт

Характеристики	Параметры	АКИП- 1107- 40-50	АКИП- 1107- 60-35	АКИП- 1107- 80-25	АКИП- 1107- 130-16	АКИП- 1107- 200-10	АКИП- 1107- 400-5
Установка выходных параметров	Дискретность установки	10 мВ, 10 мА	20 мВ, 10 мА	20 мВ, 10 мА	100 мВ, 10 мА	100 мВ, 5 мА	100 мВ, 2 мА
	Погрешность измерения - напряжения (U) - тока (I) - мощности (P)	0,1% +30 мВ 0,2% +60 мА	0,1% +40 мВ 0,2% +50 мА	0,1% +60 мВ 0,2% +40 мА	0,1% +100 мВ 0,2% +40 мА	0,1% +200 мВ 0,2% +40 мА	0,1% +300 мВ 0,2% +40 мА
		0,4% + 1 Вт
	Погрешность установки U	0,1% +20 мВ	0,1% +30 мВ	0,1% +40 мВ	0,1% +100 мВ	0,1% +100 мВ	0,1% +100 мВ
	Погрешность установки I	0,2% + 40 мА	0,2% + 40 мА	0,2% + 20 мА	0,2% + 20 мА	0,2% + 20 мА	0,2% + 20 мА
	Погрешность установки P	0,4% + 1 Вт
Стабилизация напряжения (CV)	Нестабильность Uвых. при изменении тока нагрузки	10^-4 *Uуст. + 5 мВ
	Нестабильность при изменении U питания ±10 %	510^-5Uуст.
	Пульсации (скз), 10 Гц…10 МГц	5 мВ	8 мВ	10 мВ	15 мВ	15 мВ	20 мВ
	Время установления U: - от 0 до Uуст. с/ без нагр. - от Uуст. до 1В с/ без нагр.	2,5/ 5 мс 100/ 10 мс	5/ 10 мс 120/ 12 мс	10/ 15 мс 200/ 20 мс	10/ 15 мс 200/ 20 мс	10/ 10 мс 5 с/ 20 мс	15/ 20 мс <3 с/ 60 мс
Стабилизация тока (CC)	Нестабильность Iвых. при изменении тока нагрузки	510^-4Iуст. + 25 мА	510^-4 Iуст. + 20 мА	510^-4 Iуст.+ 12 мА	510^-4 Iуст. + 8 мА	510^-4 Iуст. + 2,5 мА	510^-4 Iуст. + 2,5 мА
	Нестабильность при изменении U питания ±10 %	510^-5 Iуст.
	Время уст. I при изм. нагр. от 20 до 100 % Iуст.	400 мкс	400 мкс	400 мкс	500 мкс	500 мкс	500 мкс
	Пульсации (скз), 10 Гц – 10 МГц	25 мА	20 мА	20 мА	20 мА	20 мА	15 мА

Характеристики	Параметры	АКИП- 1107A- 40-100	АКИП- 1107A- 60-65	АКИП- 1107A- 80-50	АКИП- 1107A- 130-25	АКИП- 1107A- 200-15	АКИП- 1107A- 400-7,5
Установка выходных параметров	Дискретность установки	10 мВ, 50 мА	20 мВ, 20 мА	20 мВ, 10 мА	100 мВ, 10 мА	100 мВ, 10 мА	100 мВ, 2 мА
	Погрешность измерения - напряжения (U) - тока (I) - мощности (P)	0,1% +30 мВ 0,2% +100 мА	0,1% +40 мВ 0,2% +80 мА	0,1% +60 мВ 0,2% +60 мА	0,1% +100 мВ 0,2% +40 мА	0,1% +200 мВ 0,2% +40 мА	0,1% +300 мВ 0,2% +40 мА
		0,4% +1,5 Вт	0,4% +1,5Вт	0,4% +1,5Вт	0,4% +1,5 Вт	0,4% +1 Вт	0,4% +1,5 Вт
	Погрешность установки U	0,1% +20 мВ	0,1% +30 мВ	0,1% +40 мВ	0,1% +100 мВ	0,1% +100 мВ	0,1% +100 мВ
	Погрешность установки I	0,2% + 50 мА	0,2% + 50 мА	0,2% + 30 мА	0,2% + 20 мА	0,2% + 20 мА	0,2% + 20 мА
	Погрешность установки P	0,4% + 1,5 Вт	0,4% + 1,5 Вт	0,4% + 1,5 Вт	0,4% + 1,5 Вт	0,4% + 1 Вт	0,4% + 1,5 Вт
Стабилизация напряжения (CV)	Нестабильность Uвых. при изменении тока нагрузки	10^-4*Uуст. + 5 мВ	10^-4*Uуст. + 5 мВ	10^-4 *Uуст. + 5 мВ	10^-4 *Uуст. + 10мВ	10^-4*Uуст. +10 мВ	10^-4 *Uуст. + 15мВ
	Нестабильность при изменении U питания ±10 %	510^-5Uуст.
	Пульсации (скз), 10 Гц – 10 МГц	10 мВ	12 мВ	15 мВ	15 мВ	15 мВ	20 мВ
	Время установления U: - от 0 до Uуст. с/ без нагр. - от Uуст. до 1В с/ без нагр.	2,5/ 5 мс 150/ 15 мс	5/ 10 мс 200/ 20 мс	10/ 15 мс 300/ 30 мс	10/ 20 мс 400/ 40 мс	15/ 15 мс <5 с/ 15 мс	15/ 20 мс <3 с/ 40 мс
Стабилизация тока (CC)	Нестабильность Iвых. при изменении тока нагрузки	510^-4 Iуст. + 50 мА	510^-4 Iуст. + 30 мА	510^-4 Iуст. + 25 мА	510^-4 Iуст. + 12 мА	510^-4 Iуст. + 2,5 мА	510^-4 Iуст. + 3,5 мА
	Нестабильность при изменении напряжения питания ±10 %	510^-5 Iуст.
	Время уст. тока при изм. нагр. от 20 до 100 % Iуст.	400 мкс	400 мкс	400 мкс	500 мкс	500 мкс	500 мкс
	Пульсации (скз), 10 Гц – 10 МГц	50 мА	50 мА	40 мА	40 мА	20 мА	20 мА
формирование СПФ (опция***)	Длина памяти	255 точек с возможностью их интерполяции
	Редактирование СПФ	3 блока (с функцией повтора n-циклов в каждом из блоков)
	Интервал времени	50 мс …100 с (на каждую точку интерполяции)
	Последовательный режим	формирования циклов (в том числе для каждого индивидуального блока)
	Ввод параметров	Вручную, командами по интерфейсу GPIB RS-232 или при помощи ПО с вводом графических элементов формы и параметров сигнала
дистанционное управление	Интерфейс	Опционально RS-232 и GPIB
дистанционное управление	Интерфейс аналогового ДУ	0…10 В (программирование/ мониторинг)
Общие данные	Напряжение питания Дисплей	1-фаза, 230 В ±10%, 47~63 Гц 2 цифровых 4-х разрядных индикатора
	Рабочие условия	0…40 °C
	Условия хранения	-20…70 °С
	Габаритные размеры (ВхШхГ)	445 × 134 × 515 мм
	Масса	≤ 15 кг
	Опции	Интерфейс GPIB/RS (TOE 8871/015), изолир. разъем аналогового управления с плавающим потенциалом/ floating и выходом для контроля U/I (TOE 8871/016), выход на передней панели (TOE 8871/017), снижение шума U вых Ё 1мВскз (TOE 8871/018), компенсация падения напряж. до 3 В (TOE 8871/019), увелич. вых. тока ~1.5 x Iном (TOE 8871/022), форм. произвольной формы/ Arbitrary (TOE 9171 для АКИП-1107-хх, TOE 9172 для АКИП-1107A-хх), ПО для создания и редактирования сигналов (TOE 9671* для АКИП-1107-хх, TOE 9672*** для АКИП-1107A-хх), адаптер паралл. соед. 2-х/ 3-х/ 4-х источников (TOE 8870/102, TOE 8870/103, TOE 8870/104), GPIB-USB кабель-адаптер (TOE 9101), GPIB-LAN (Ethernet) кабель-адаптер (TOE 9104) , кабель GPIB 2м (TOE 9009)

Примеч:
* Только для моделей с диапазоном Uвых 40 В / 60 В / 80 В / 130 В
** Только для моделей АКИП-1107A-40-100 и АКИП-1107A-60-65
*** Требуется установка опции TOE 8871/015, а также приобретения ПО TOE 9171 или TOE 9172 (в зав. от модели).

Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: АКИП-1107-40-50, АКИП-1107-60-35, АКИП-1107-80-25, АКИП-1107-130-16, АКИП-1107-200-10, АКИП-1107-400-5, АКИП-1107A-40-100, АКИП-1107A-60-65, АКИП-1107A-80-50, АКИП-1107A-130-25, АКИП-1107A-200-15, АКИП-1107A-400-7,5
