Fluke A40B

цена по запросу

шт.

Прецизионные токовые шунты серии A40B

Описание Характеристики Файлы

Model Name

Описание

A40B/SET

Полный набор шунтов включает в себя:

14 шунтов;
транспортировочный ящик;
aдаптер «LC-штекер» – «LC-штекер» A40B-ADAPT/LC LC Male to LC Male (1);
mежсерийный адаптер «LC-гнездо» – «N-штекер» A40B-ADAPT/LCN LC Female to N Male (1);
двойной разъем типа «банан» «N» – «4 MM» A40B-LEAD/4MM N to 4 MM (2);
вывод типа «N-штекер» – «N-штекер» A40B-LEAD/N N Male to N Male (1)

A40B-001MA

Токовый шунт 1 мА

A40B-010MA

Токовый шунт 10 мА

A40B-020MA

Токовый шунт 20 мА

A40B-050MA

Токовый шунт 50 мА

A40B-100mA

Токовый шунт 100 мА

A40B-200mA

Токовый шунт 200 мА

A40B-500mA

Токовый шунт 500 мА

A40B-1A

Токовый шунт Current Shunt на 1 А

A40B-2A

Токовый шунт Current Shunt на 2 А

A40B-5A

Токовый шунт Current Shunt на 5 А

A40B-10A

Токовый шунт Current Shunt на 10 А

A40B-20A

Токовый шунт Current Shunt на 20 А

A40B-50A

Токовый шунт Current Shunt на 50 А

A40B-100A

Токовый шунт Current Shunt на 100 А

Accessories common to all models:

Аксессуар	Описание
A40B-ADAPT/LC	Переходник LC вилка – LC вилка
A40B-ADAPT/LCN LC	Переходник внутрисерийный гнездо – N вилка
A40B-CAL/LC	Высокотоковый переходник для последовательного подключения двух шунтов (с LC на LC)
A40B-CAL/N	Низкотоковый переходник для последовательного подключения двух шунтов (с N на N)

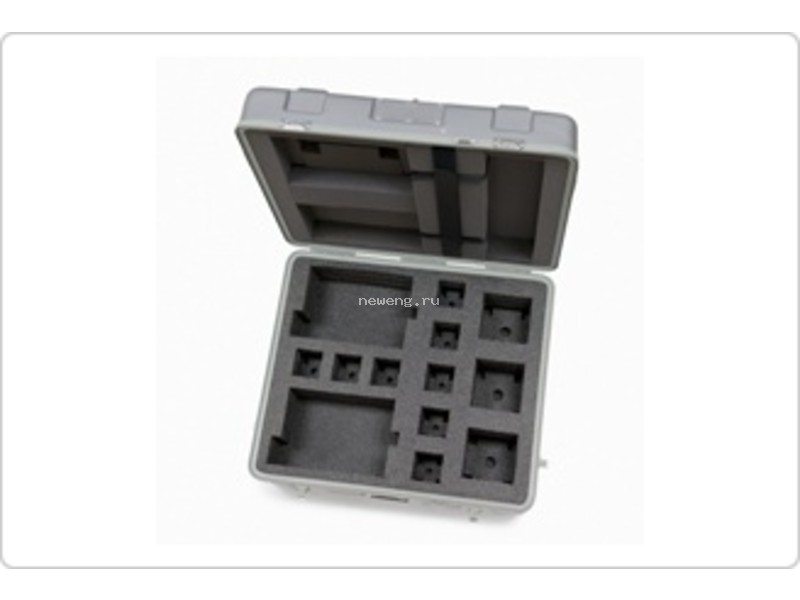

A40B-CASE	Транспортный кейс из стекловолокна
A40B-LEAD/4MM	Переходник с разъемом типа N на двойной разъем 4 мм типа «банан»
A40B-LEAD/N	Удлинитель N вилка – N вилка

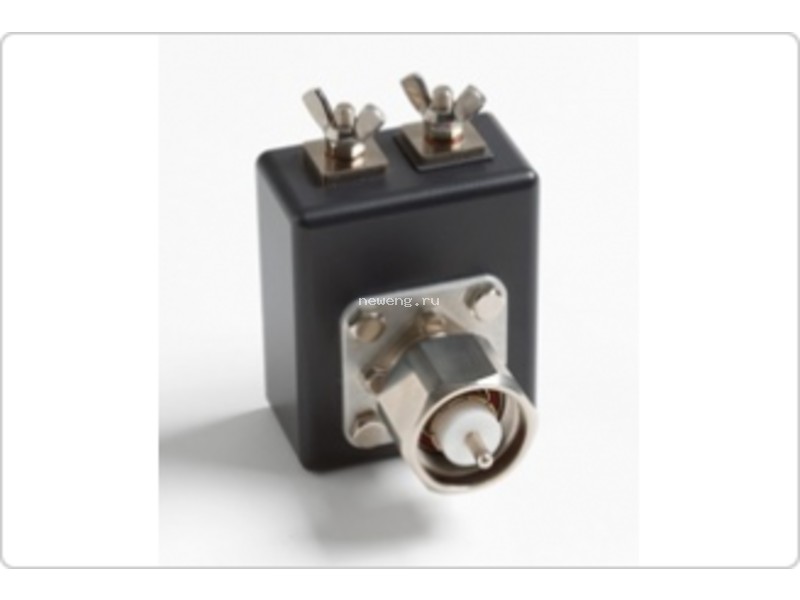

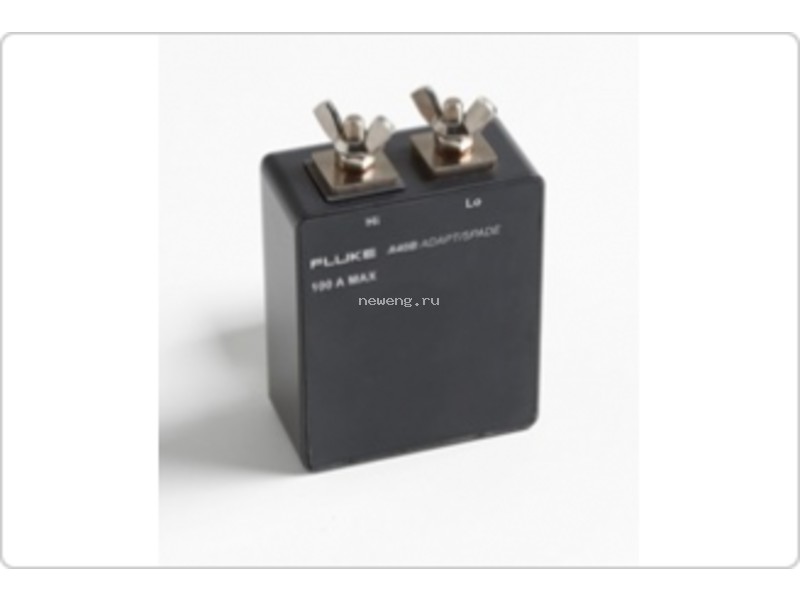

A40B-ADAPT/SPADE	Штекерная часть разъема LC для подключения к выводам в форме вилки

Точные низкоиндуктивные шунты для измерения постоянного и переменного тока

Комплект точных токовых шунтов A40B для постоянного и переменного тока состоит из 14 низкоиндуктивных коаксиальных токовых шунтов, адаптеров и разъемов, а также прочного кейса для хранения и транспортировки. Шунты разработаны для тока от 1 мА до 100 А и предназначены для проведения в условиях лаборатории прямых абсолютных измерений переменного или постоянного тока, а также измерений эталонов. Они характеризуются необычайно стабильным сопротивлением с прекрасным коэффициентом самонагрева, а также низким температурным коэффициентом. Совокупность всех этих характеристик позволяет проводить с помощью данных шунтов прямые измерения тока от постоянного до 100 кГц с точностью, которую ранее не могли обеспечить коммерчески доступные технологии производства шунтов. Теперь точные измерения можно выполнять в один этап, а не с помощью более сложных методов с использованием традиционных эталонов-переносчиков переменного и постоянного тока.

Упрощает калибровку и проверку прецизионных калибраторов и источников тока
Шунты для тока в диапазоне от 1 мА до 100 А
Используются для тока от постоянного до 100 кГц
14 отдельных шунтов для постоянного и переменного тока с последовательностью 1, 2, 5 по 6 декадам тока
Простые прямые измерения, которые устраняют необходимость применения эталонов-переносчиков переменного и постоянного тока
Уровень стабильности результатов измерений в течение одного года не ниже ± 5,0 мкОм/Ом
Типичная погрешность угловых измерений не более ± 0,003º при частоте 1 кГц

Применение

Широкий диапазон номиналов шунтов позволяет проводить измерения тока от 0,1 мА до 100 А. Конструкция и компоненты токовых шунтов обеспечивают высокую плоскостность амплитудно-частотной характеристики (ошибка смещения амплитуды относительно сопротивления постоянного тока). Кроме этого, смещение фазы при 100 кГц достаточно мало, чтобы им можно было полностью пренебречь во всех измерениях, кроме особо точных. Шунты можно применять для прямых измерений тока на всей ширине их полосы частот с высокой стабильностью сопротивления постоянного тока. Это упрощает выполнение точных измерений переменного тока и устраняет необходимость в проведении более сложных измерений с применением эталонов-переносчиков переменного и постоянного тока для многих задач. Эти характеристики делают шунты A40B идеальным решением для классических задач точных измерений тока, например, проверки калибраторов. Кроме этого, широкий диапазон значений тока позволяет выполнять проверку высокотоковых транскондуктивных усилителей. Малая ошибка фазового сдвига является критически важной для измерения несинусоидальных волн, как при оценке качества электроэнергии или цифровых дискретизирующих ваттметров.

Обзор технических характеристик

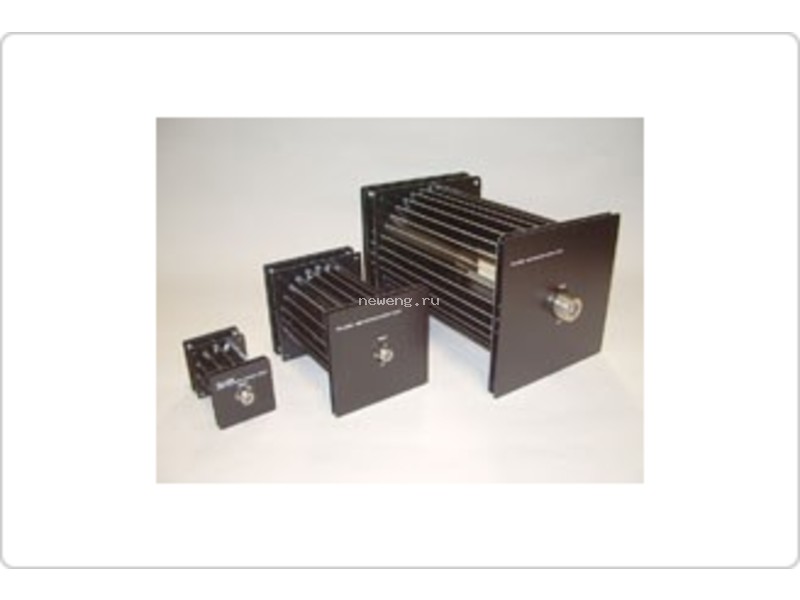

Шунты представлены в четырех различных размерах. Полный комплект шунтов включает:

четыре полностью замкнутых шунта для постоянного и переменного тока: 1 мА, 10 мА, 20 мА, 50 мА
пять радиальных шунтов малых размеров для постоянного и переменного тока: 100 мА, 200 мА, 500 мА, 1 A, 2 A
три радиальных шунта средних размеров для постоянного и переменного тока: 5 A, 10 A, 20 A
два радиальных шунта больших размеров для постоянного и переменного тока: 50 А, 100 А

Номинальное напряжение выходного сигнала составляет 0,8 В для входа тока в номинальном диапазоне. Напряжение на выходе измеряется вольтметром или другими датчиками, например прецизионными вольтметрами, измерительными эталонами переменного тока, эталонами-переносчиками переменного и постоянного тока или термопреобразователями напряжения, что делает возможным применение шунтов для решения широкого спектра метрологических задач.

Радиальная конструкция шунта для постоянного и переменного тока обеспечивает его высокую производительность с минимальными внешними магнитными полями. Кроме этого, открытая конструкция шунта способствует максимальному увеличению потока воздуха, в результате чего шунты обладают минимальным эффектом изменения коэффициента мощности. Это позволяет использовать каждый шунт в широком диапазоне тока, сохраняя стабильное сопротивление.

Шунт имеет такое сопротивление, которое позволяет свести к минимуму его взаимодействие с контрольно-измерительными приборами. Сопротивление шунта 100 А составляет 8 миллиом и повышается до 80 Ом для шунта 10 мА. Шунт 1 мА дополнительно содержит буферный усилитель, работающий от внутренней батареи. Он подает на выход такое напряжение, которое обеспечивает минимальное взаимодействие шунта с сопротивлением 800 Ом с измерительным устройством.

Отчеты о калибровке

Серии точных шунтов для постоянного и переменного тока A40B обычно поставляются с отчетом, содержащим данные о связи с национальными эталонами. Отчеты о калибровке, аккредитованные в соответствии с МЭК 17025A, доступны в качестве дополнительной услуги.

Абсолютная точность

В следующей таблице приведена одногодичная спецификация для абсолютной точности при k = 2, достоверность для калиброванной величины составляет 95 %. Спецификации включают данные о стабильности в течение 1 года, действиях температуры за пределами TCal ± 1 °C, а также погрешность измерения калиброванной величины.
Номинальный ток шунта:	Спецификация ± мкА/А, TCal ±1 °C, относительная влажность ≤50 % ^1,2,3,5
	Постоянный ток	1 кГц	100 кГц
1 мА	20	55	150
10 мА	20	26	26
20 мА	20	26	26
50 мА	20	23	23
100 мА	20	24	24
200 мА	20	26	26
500 мА	21	27	28
1 А	21	27	31
2 А	21	27	48
5 А	21	31	71
10 А	26	37	92
20 А	26	43	113
50 А	32	55	144
100 А	35	65	174
¹ Измеряемый ток определяется из соотношения: I = (V/R_{калибр.}) ×(1 + (AC-DC_{калибр.} /1 000 000)), где величина «AC-DC калибр.» выражена в миллионных долях. ² Частота более 1 кГц интерполирует спецификацию (s_i) между частотами f_upper и f_lower с помощью выражения: s_i = s_lower + (f_i – f_lower) × (s_upper – s_lower) ÷ (f_upper – _lower) ³ Если значение относительной влажности выходит за указанные пределы, добавляется 20 мкА/А. ⁴ Спецификации для тока 1 мА применяются при отключенном зарядном устройстве для батареи. ⁵ Спецификации не предусматривают нагрузки, связанной с применением устройств, определяющих напряжение. См. Измерение напряжения на выходе — Эффекты нагрузки в информации по эксплуатации.

Максимальная разность между переменным и постоянным током

Номинальный ток шунта:	Максимальная разность между переменным и постоянным током (± миллионных долей)^1,2
	1 кГц	100 кГц
1 мА³	53	150
10 мА	20	40
20 мА	18	30
50 мА	13	16
100 мА	14	27
200 мА	17	28
500 мА	17	21
1 А	17	23
2 А	17	44
5 А	23	69
10 А	28	98
20 А	37	150
50 А	47	180
100 А	60	300
¹Спецификации указывают максимальное отклонение плоскостности от постоянного тока и включают как измеренную разность между переменным и постоянным током, так и погрешность измерений. При k = 2, достоверность для калиброванной величины составляет 95 %. ² Включает данные о стабильности измерений разности между переменным и постоянным током в течение года. ³ Спецификация для токового шунта 1 мА при TCal ±1 °C.

Общие технические характеристики

Габариты (максимальные)

Номинал шунта:	от 1 мА до 2 А
Высота:	70 мм
Ширина:	70 мм
Полная длина¹:	124 мм
Номинал шунта:	от 5 до 20 А
Высота:	130 мм
Ширина:	130 мм
Полная длина¹:	210 мм
Номинал шунта:	50 А и 100 А
Высота:	200 мм
Ширина:	200 мм
Полная длина¹:	343 мм
¹ Включает входные и выходные разъемы, может быть изменено поставщиком комплектующих

Физические/механические параметры

Номинал шунта:	от 1 мА до 20 А
Масса	0,7 кг
Входной разъём	N тип (мама)
Разъем выхода:	N тип (мама)
Номинал шунта:	50 А и 100 А
Масса	3,4 кг
Входной разъём	LC тип (мама)
Разъем выхода:	N тип (мама)

Условия эксплуатации

Температура	от 13 до 33 °C
Диапазон температур калибровки (TCal):	От 18 °C до 28 °C
Диапазон влажности для наилучшей спецификации ^1,2:	Относительная влажность ≤ 50 %
Высота над уровнем моря	от 0 до 3000 м
¹ Влажность обратимо меняет стабильность сопротивления. ²Если шунты были откалиброваны при влажности, выходящей за указанные пределы, спецификации стабильности будут соответствовать полученным при калибровке при хранении и применении шунтов при той же относительной влажности ±10 %

Условия хранения и транспортировки (для всех моделей, кроме токового шунта 1 мА)

Температуры, предотвращающие повреждение	от –20 до 140 °C
Температуры и влажность сохранения полной работоспособности¹:	от 5 до 45 °C при относительной влажности от 15 до 80 %
Высота над уровнем моря при хранении	от 0 до 12 000 м
¹ Хранение в условиях критических температур или влажности приведет к временному изменению сопротивления шунта до ±20 миллионных долей. При последующем хранении или эксплуатации в условиях в рамках указанных диапазонов сопротивление шунта вернется к исходному значению в течение 30 дней

Дополнительные спецификации токового шунта 1 мА
Выходное сопротивление	8 мОм
Максимальный безопасный ток на выходе	11 мА (например, выход 1 В на 90 Ом)
Максимальная емкостная нагрузка	800 пФ
Регулировка выходного напряжения	15 миллионных долей/100 пФ
Максимальный сдвиг напряжения постоянного тока на выходе	± 100 мкВ (обычно ± 25 мкВ)
Стандартная ошибка @ 1 МГц	<2 %

Спецификации батареи

Габариты батареи

AAA (44,5 x 10,5 мм)

Тип батареи

Никель-металлогидридная (NiMH)

Необходимое количество батарей

8 (2 набора по 4)

Номинальное напряжение батареи

1,2 В (4,8 В на группу из 4 батарей)

Стандартная емкость батареи

800 мА-ч

Условия хранения и транспортировки для сохранности батарей

Не более 90 дней	от –20 до 40 °C
Не более одного года	от –20 до 30 °C
Время зарядки (при полной разрядке)	100 минут

Максимальное время работы батареи

Максимальная выходная нагрузка (11 мА)	18 часов
Нагрузка с высоким импедансом	24 часа
Рекомендуемое время охлаждения	100 минут
Для предотвращения снижения емкости батарей необходимо перезаряжать их не реже двух раз в год
