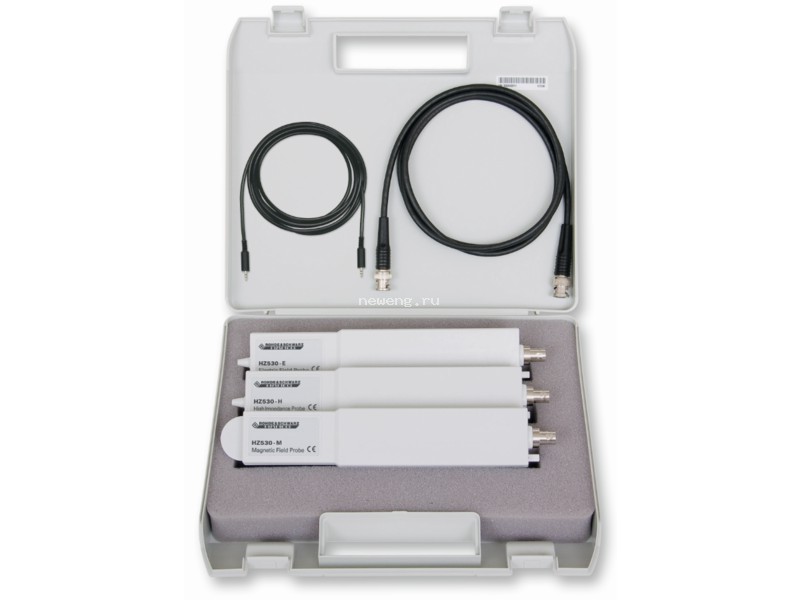

Набор пробников HZ530 состоит из трех активных широкополосных пробников для анализа ЭМП. Пробники предназначены для подключения к анализатору спектра HAMEG с входным импедансом 50 Ом. Пробники могут напрямую получать питание от анализатора спектра или батарей. Тонкая форма устройства легко позволяет получить доступ к исследуемому объекту даже в условиях тесного помещения.
Пробник магнитного поля H выдает на анализатор спектра сигнал, пропорциональный напряженности магнитного поля. Таким образом, можно довольно точно определить источник помех.
Пробник с высоким импедансом позволяет исследовать уровень помех на отдельных контактах, проводах или печатных платах.
Пробник электрического поля E обладает наибольшей чувствительностью из всех трех пробников. Он может быть использован для оценки суммарного эффекта экранирования и мер фильтрации на испытуемом устройстве.
Технические характеристики при 23 °C±2 °C
|
Диапазон частот: |
100 кГц…1 ГГц |
|
Напряжение питания: |
6 В постоянного тока от анализатора спектра или батареи,4 х AA (Миньон), в комплект поставки не входят |
|
Потребление тока: |
прибл. 10…24 мА пост. тока |
|
Габариты пробников: |
40 х 90 х 195 мм (Ш х В х Г) |
|
Корпус: |
пластиковый, внутри электрически экранированный |
|
Комплект поставки: |
1 пробник поля Е |
