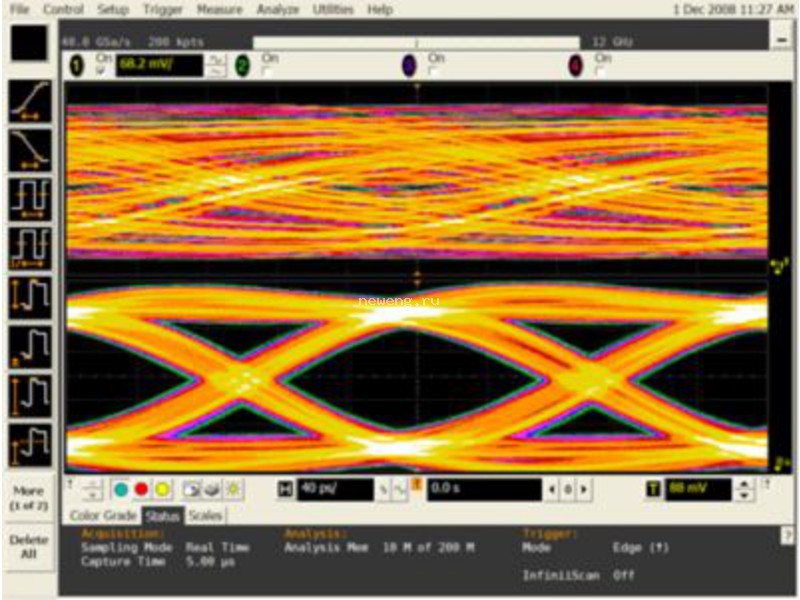

При разработке современных цифровых систем особую важность приобретают прикладные программы для коррекции сигналов. Более высокая скорость передачи данных в сочетании с увеличением размеров объединительных плат и длины межкомпонентных соединений приводит к повышению ослабления сигнала на входе приемника. В результате наблюдается частичное или полное закрытие глазковой диаграммы, что усложняет распознавание высокого и низкого уровней сигнала даже с помощью самых совершенных алгоритмов декодирования. Программа коррекции последовательных данных (SDE) в сочетании с низким уровнем собственных шумов осциллографов серии Infiniium и алгоритмами восстановления тактового сигнала обеспечивает точное воспроизведение коррекции с прямой связью (FFE), коррекции с решающей обратной связью (DFE) и непрерывной линейной коррекции (CTLE). Теперь инженеры имеют возможность моделировать выравнивание сигналов и компенсацию предыскажений с помощью осциллографов серий Infiniium 90000A или 90000X с установленной на них программой SDE.
"
